搪玻璃精餾塔
來源:未知??日期:2018-12-03
搪玻璃精餾塔

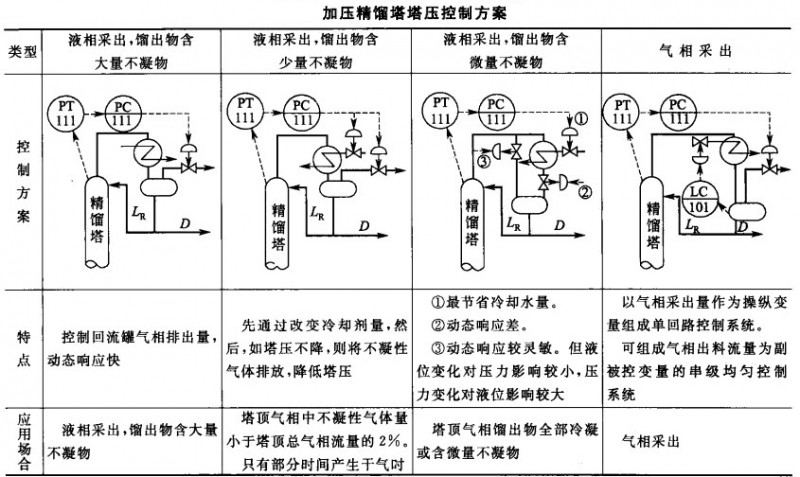

搪玻璃精餾塔手繪圖

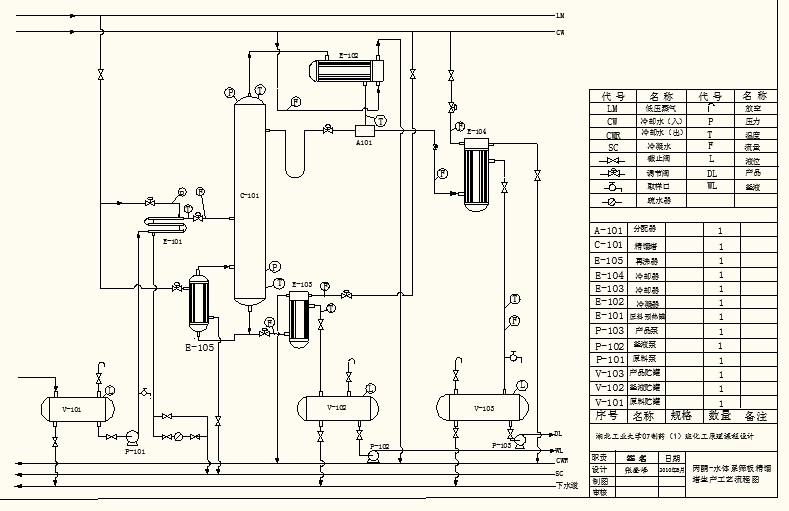

精餾塔工藝圖
搪玻璃精餾塔規格參數
★ 溫馨提示：以上搪玻璃精餾塔參數符合HG5-251-79標準，本公司所使用的產品部分圖片為合成圖、模擬演示圖、效果圖，與實物可能存在細微的差別，所以效果演示圖和示意圖僅供參考。
1、搪玻璃精餾塔
精餾塔筒體及鎮料的選擇
1.1筒體
根據物料的腐蝕性質和使用溫度，選擇據搪玻璃簡體作為防腐層。設備采用法蘭分節的辦法進行加工，因考慮到設備法蘭、柵板、墊片的厚度，采用螺栓連接和卡子連接兩種型式。如果考慮設備使用壽命更長一些，可選擇聚四乙烯焊接襯里，或聚四乙烯整體成型。
1.2填料
針對高腐蝕性介質的性質，可選擇塑料填料、玻璃填料和陶瓷填料。在工業應用中玻璃填料存在加工量大、易碎、潤濕不好等問題，不利于物料的分離，而塑料填料的使用溫度較低。對于濕度較高的物系，一般選擇陶瓷波紋規整墳料，具有較好的潤濕效果、分布好和較好的分離效率，且易安裝等特點。
2塔內件可供選擇的材質
作為精餾塔的塔內件，因涉及腐蝕性介質，在塔的選型為填料塔的情況下，主要有支承柵板、液體再分布裝置、液體進料裝置，密封墊片及設備材質。從用戶的使用情況看，分離物系如鄰氯一氯芐（C7H6Cl2）與氯二氯芐（C7H5Cl3）的濃度對材質影響不大，主要影響因素是使用溫度。根據分離物系如氯一氯芐（C7H6Cl2 ）與氯二氯芐（C7H5C13），按真空條件。***高使用溫度為180℃的條件來選用塔內件。
2.1 普通搪玻璃設備技術特性
耐腐蝕性：能耐各種濃度的無機酸、有機酸、有機溶劑及弱堿的腐蝕（氫氟酸、含氟離子的介質，濃度大于30%，濕度大于180℃的濃磷酸和強堿性介質除外）。
耐沮差急變性：冷→熱：120℃，熱→冷：110℃。
許用壓力：罐內：0.245一0.392 MPa,罐外：0.588Mpa
許用溫度：壓力容器：0→180℃，非受壓容器：一30→250℃
耐機械沖擊性：用標準試樣做耐機械沖擊可達280 x10-3 J。
